Planear la red alámbrica de área local



Las tareas clave en la planeación de una LAN alámbrica son:

1.         Calcular el número de clientes, servidores y dispositivos: necesitamos calcular el número de dispositivos en la red existente.



2.         Planear el diseño de la red: Necesita desarrollar un diseño general de la red. Crear un diseño incluye decisiones tales como la colocación de los dispositivos y cómo se interconectan.

3.         Seleccione el hardware de la red: Necesita seleccionar el artefacto de la red que cubra los requisitos actuales y futuros de capacidad de red alámbrica, administración y rendimiento. Calcular el número de clientes, servidores y dispositivos.

Los clientes, servidores y dispositivos de una red existente incluyen dispositivos de red tales como firewalls, APs alámbricos, conmutadores, impresoras, estaciones de trabajo cliente, servidores y tarjeta de administración remota. El número de dispositivos alámbricos que actualmente tiene su red se deben utilizar como la línea base para determinar el número mínimo de puertos que deben contar con soporte por parte de los dispositivos de red.

Ordene por categoría el número de dispositivos con base en la ubicación de los dispositivos con respecto al cableado de la red. Si los cables de la red en la oficina terminan en una ubicación central, entonces los conmutadores de la red se pueden localizar centralmente en una ubicación. Si los cables de la red terminan en dos o más ubicaciones, entonces se requiere un conmutador en cada extremo. Esta información se requiere para planear el diseño de la red y seleccionar el hardware de la red.

Planear el diseño de la red



Identifique todos los dispositivos, servidores y clientes en el entorno por ubicación física y cree un diseño que indique el lugar de estos elementos en el entorno existente. Considere los siguientes factores al crear el diseño de la red:

•          Establezca en dónde se localizan los dispositivos conectados a la red existente.

•          Dibuje un plano del piso que indique en dónde se encuentran los dispositivos.

•          Tome notas de la distancia entre los dispositivos conectados.

•          Identifique las necesidades del cableado de la red existente y realice planes para las necesidades futuras.

•          ¿Los cables de la red terminan en una ubicación o en múltiples ubicaciones?

•          Si los cables de la red terminan en múltiples ubicaciones, ¿se requieren conmutadores en todos los extremos?

•          ¿Es necesario que los conmutadores estén interconectados para que los clientes se encuentren en una red?

•          ¿Cuál es la distancia entre los conmutadores?

•          ¿Qué cantidad de datos se transferirá entre los conmutadores cuando los servidores de acceso de cliente y otros PCs se conecten a la red?

•          Identifique la ubicación en la oficina dónde se localizan las conexiones a Internet, a través de las cuales se conecta toda la oficina con Internet.

•          Identifique la ubicación para colocar los servidores, impresoras y otros dispositivos.

•          Identifique el ancho de banda disponible y requerida de Internet entre las ubicaciones, usuarios del hogar e Internet.

•          Identifique si se requieren 10 Mbps, 100 Mbps o un Gigabit Ethernet entre los PCs en red y los PCs que requieren Ethernet.

•          Identifique el tipo de cable que se requiere para conectar los conmutadores y clientes. Éstos pueden incluir cables de fibra óptica, Cat 5 (UTP), u otro cableado de red. Cree y dibuje un diseño de red después de haber identificado la topología de la red. Para obtener un ejemplo de un diagrama sencillo de diseño de red, refiérase a la figura “Infraestructura de Small IT Solution” en la sección “Descripción del diseño de la red” que aparece al principio de este capítulo. Lo ideal, es que dibuje el diseño de la red sobre un plano del piso de la oficina.

Seleccionar el hardware de la red

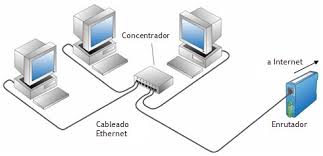

La información que se proporciona en esta sección se basa en la suposición de que la red existente así como la que se va a crear es una red Ethernet. Desde hace tiempo, los concentradores se utilizaron para la conectividad básica de la red, pero en la actualidad, los conmutadores son más populares. Los conmutadores realizan funciones similares que los concentradores, pero son más seguros, más rápidos y más redituables.

Considere las siguientes recomendaciones al comprar los conmutadores de red:

• Se debe utilizar un solo conmutador grande en lugar de múltiples conmutadores pequeños.

• Si se utilizan múltiples conmutadores y se encuentran en el mismo lugar, se deben conectar juntos. Si los conmutadores se encuentran en diferentes pisos o se encuentran muy lejos para ser conectados, se deben interconectar utilizando enlaces ascendentes de alta velocidad.

• Si se utilizan conmutadores en cascada, los servidores se deben de conectar juntos en el conmutador principal y no en un conmutador en cascada.

•  El firewall se debe conectar al conmutador principal. Opciones de conmutación.
